1.電源・電話回線(ADSL回線対応)。LAN回線を保護するSPD搭載。※1
2.ユニット形SPDによるニーズに合わせた保護回路の提案。
3.LEDユニットと警報ブザーによる警告により、二次被害を防げます。
4.劣化接点出力対応によるオンライン監視システムへの接続が可能。※2
5.アース付プラグによる簡単設置。
6.安心の抜け止めコンセント採用。
7.雷オリジナル保険付きで、いざという時も安心です。
※1.SPDとは、避雷器(アレスタ)
※2.監視システムに接続する場合には、監視システム機器の改造が必要です。
近隣の落雷に伴い、過電圧が配線に侵入する「誘導電」により、データの損失、ハードの故障、システム停止等の被害が発生し、企業活動に甚大な影響を及ぼします。
電線路や建造物、アンテナ、機器等へ雷が直接落雷した時に発生するもので、電流、電圧とも極めて大きなものです。
電線路や建造物、アンテナ、機器等の近傍の樹木や建造物に落雷した場合に、雷の放電路を流れる電流による電磁界の急変により生じる過電圧・過電流です。(※右の写真は雷が原因で起きた基盤破損)
直撃雷 | 誘導雷 | ||
夏季雷 | 冬季雷 | ||
電圧 | 1億V程度 | 1千万V程度 | 高圧配電線:数万V〜数十万kV 低圧配電線:数千万V〜数万kV |
電流 | 1万〜3万kAが多い | 数千A程度が多い (稀に大きい場合有り) |
1000A以下が殆ど |
継続時間 | 数百μS程度 | 数百μS〜数十mS | 数十μS〜数百μS |
エネルギー | 非常に大きい | 極めて大きい | さほど大きくない |

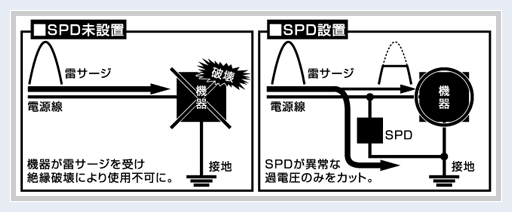

SPDは、アレスタまたは避雷器ともいい、雷サージ(過電圧)を被保護機器の絶縁レベル以下に制御して、機器の絶縁破壊を防止する装置です。SPDは雷サージのような異常な過電圧に対してのみ動作し、雷サージ処理後は元の正常な系統状態に自復する機能を持ち、通常の回路に何ら影響を与えません。 SPDは、使用電圧より少し高い位置に動作開始ポイントがあり、このポイントを超えた部分の雷サージを吸収する働きをします。
特性
電源回路 | 電話回路 | ネットワーク回路 | ||
定格 | AC125V 15A アース付 50/60Hz | DC48V 200mA 二線式 | DC6V 1.5A | |
入出力 接続形状 |
入力回路 | 2極E付プラグ付ACコード | 6極2芯モジュラージャック | RJ-45(8芯) |
出力回路 | 2極E抜け止めコンセント | 6極2芯モジュラージャック | RJ-45(8芯) | |
サージ耐量 | 10kA(8/20μS)1回 | 2500A(8/20μS)1回 | 250A(8/20μS)1回 | |
使用環境 | 温度 | 0〜40℃ | ||
湿度 | 30〜90% |
